Informazioni di Base.
Model No.
HZJF-124
frequenza di scansione
50 hz, 60 hz, 100 hz, 150 hz, 200 hz, 400 hz
grado di rotazione
30 gradi per ingranaggio, rotazione di 120 gradi
modalità di scansione
linea retta onda sinusoidale
gruppo display
schermo a sfioramento capacitivo da 10.1 pollici
Pacchetto di Trasporto
Rugged Case
Specifiche
ISO9001, ISO14001, OHSAS18001
Marchio
United
Origine
Wuhan, China
Codice SA
9031499090
Descrizione del Prodotto
Descrizione del prodotto:

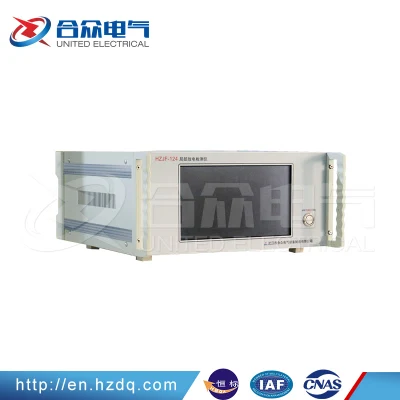

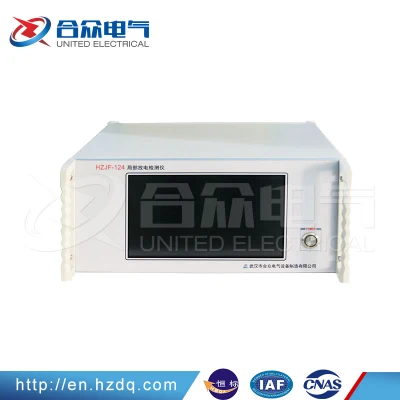

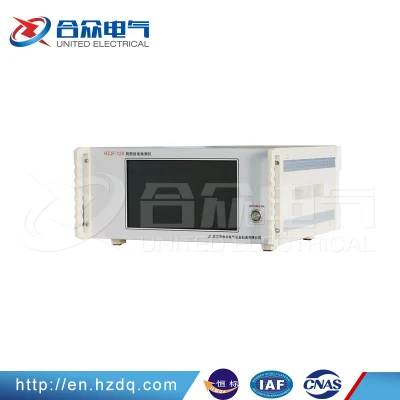

Il rivelatore digitale a scarica parziale HZJF-124 è il Rivelatore digitale a scarica parziale LCD di recente sviluppo per risolvere Il problema della bassa luminosità e della breve durata del rivelatore tradizionale a scarica locale. È fortemente utilizzato nella misurazione della scarica parziale di vari prodotti elettrici ad alta tensione quali trasformatore, induttore reciproco, Interruttore ad alta tensione, Armadio elettrico, Limitatore di sovratensione in ossido di zinco, Cavo di alimentazione, ecc.
Caratteristiche del prodotto:
1. Dopo l'elaborazione digitale, il segnale di scarico parziale viene visualizzato a cristalli liquidi.
Funzionamento semplice
3. Con modalità di visualizzazione multipla come ellisse, linea o sinusoidale.
4. Adottare la tecnica di definizione finestre digitale per evitare l'influenza dell'interferenza alla misurazione.
5. Finestra di fase arbitraria, con selezione di finestra singola e finestra doppia, ellisse che ruota di 150 gradi.
6. La mappa di dimissione corrente può essere memorizzata, osservazione statica e analisi a Impulso di dimissione parziale.
7. Può memorizzare la mappa di dimissione corrente.
Principali parametri tecnici:
1, capacità gamma di prodotti testati 6PF--250μF
2, sensibilità di rilevamento (vedere tabella 1)
Tabella 1
3, banda amplificatore:
Lato basso: 10 KHZ, 20 KHZ, 40 KHZ
Lato alto: 80 KHZ, 200 KHZ, 300 KHZ
4. Regolazione guadagno amplificatore: Regolazione approssimativa 6 marce, guadagno 20±1 db; Gamma di regolazione fine≥20db.
5. Finestra temporale:
Larghezza finestra: Portata regolabile 15°~150°;
Posizione finestra: Ogni finestra può ruotare di 0°~170°;
Le due finestre temporali possono essere aperte separatamente o contemporaneamente.
Tabella delle capacità di scarico:
Orologio digitale: Visualizzazione con Tavolo digitale 3½LED
0-100.0error< ±5% (con scala completa)
7. Base temporale ellittica:
FREQUENZA 50HZ, 100HZ, 150HZ, 200HZ, 400HZ.
Rotazione ellittica: 30°è un ingranaggio, può ruotare di 150°
Modalità di visualizzazione: Linea ellittica-sinusoidale
Voltmetro di prova:
Gamma: 100 KV(può essere estesa)
Display: 3½digital istruzioni voltmetro
Precisione: Migliore di±5% (con scala completa)
9. Ha la funzione di zero mark, utile per l'identificazione dello scarico parziale.
10. Volume: 500*500*210(larghezza*profondità*altezza)mm3
11. Peso: Circa 16kg.
Profilo aziendale:
Wuhan Hezhong Electric Equipment Manufacture Co., Ltd è un'impresa high-tech professionalmente impegnata in R & S, produzione e commercializzazione di prodotti per test di potenza, strumenti, sistemi di automazione dell'industria energetica per 20 years. We esportazione set completato in Corea, Singapore, Vietnam, India, Ecuador, Paraguay, Pakistan, Filippine, Russia, Italia, Austria, Portogallo, Cile, come il sistema di test PD, il generatore di tensione a impulsi, il sistema di test a aumento di temperatura, il sistema di test completo del trasformatore, il sistema di rilevamento dei guasti dei cavi e vari strumenti per trasformatore, interruttore automatico, quadro di comando, scaricatore di fulmini, isolatore, Cavo, batteria, gas SF6 e così via.
Il rivelatore digitale a scarica parziale HZJF-124 è il Rivelatore digitale a scarica parziale LCD di recente sviluppo per risolvere Il problema della bassa luminosità e della breve durata del rivelatore tradizionale a scarica locale. È fortemente utilizzato nella misurazione della scarica parziale di vari prodotti elettrici ad alta tensione quali trasformatore, induttore reciproco, Interruttore ad alta tensione, Armadio elettrico, Limitatore di sovratensione in ossido di zinco, Cavo di alimentazione, ecc.
Caratteristiche del prodotto:
1. Dopo l'elaborazione digitale, il segnale di scarico parziale viene visualizzato a cristalli liquidi.
Funzionamento semplice
3. Con modalità di visualizzazione multipla come ellisse, linea o sinusoidale.
4. Adottare la tecnica di definizione finestre digitale per evitare l'influenza dell'interferenza alla misurazione.
5. Finestra di fase arbitraria, con selezione di finestra singola e finestra doppia, ellisse che ruota di 150 gradi.
6. La mappa di dimissione corrente può essere memorizzata, osservazione statica e analisi a Impulso di dimissione parziale.
7. Può memorizzare la mappa di dimissione corrente.
Principali parametri tecnici:
1, capacità gamma di prodotti testati 6PF--250μF
2, sensibilità di rilevamento (vedere tabella 1)
Tabella 1
| N. Unità di ingresso | Capacità di sintonizzazione | Unità | Sensibilità (micro-coulomb) (circuito asimmetrico al) |
| 1 | 6-25-100 | mmf | 0.02 |
| 2 | 25-100-400 | mmf | 0.04 |
| 3 | 100-400-1500 | mmf | 0.06 |
| 4 | 400-1500-6000 | mmf | 0.1 |
| 5 | 1500-6000-25000 | mmf | 0.2 |
| 6 | 0.006-0.025-0.1 | UF | 0.3 |
| 7 | 0.025-0.1-0.4 | UF | 0.5 |
| 8 | 0.1-0.4-1.5 | UF | 1 |
| 9 | 0.4-1.5-6.0 | UF | 1.5 |
| 10 | 1.5-6.0-25 | UF | 2.5 |
| 11 | 6.0-25-60 | UF | 5 |
| 12 | 25-60-250 | UF | 10 |
| 7R | Resistenza | 0.5 |
Lato basso: 10 KHZ, 20 KHZ, 40 KHZ
Lato alto: 80 KHZ, 200 KHZ, 300 KHZ
4. Regolazione guadagno amplificatore: Regolazione approssimativa 6 marce, guadagno 20±1 db; Gamma di regolazione fine≥20db.
5. Finestra temporale:
Larghezza finestra: Portata regolabile 15°~150°;
Posizione finestra: Ogni finestra può ruotare di 0°~170°;
Le due finestre temporali possono essere aperte separatamente o contemporaneamente.
Tabella delle capacità di scarico:
Orologio digitale: Visualizzazione con Tavolo digitale 3½LED
0-100.0error< ±5% (con scala completa)
7. Base temporale ellittica:
FREQUENZA 50HZ, 100HZ, 150HZ, 200HZ, 400HZ.
Rotazione ellittica: 30°è un ingranaggio, può ruotare di 150°
Modalità di visualizzazione: Linea ellittica-sinusoidale
Voltmetro di prova:
Gamma: 100 KV(può essere estesa)
Display: 3½digital istruzioni voltmetro
Precisione: Migliore di±5% (con scala completa)
9. Ha la funzione di zero mark, utile per l'identificazione dello scarico parziale.
10. Volume: 500*500*210(larghezza*profondità*altezza)mm3
11. Peso: Circa 16kg.
